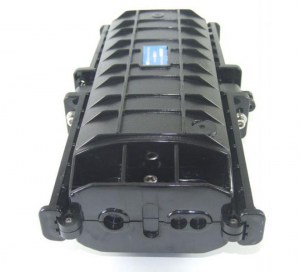

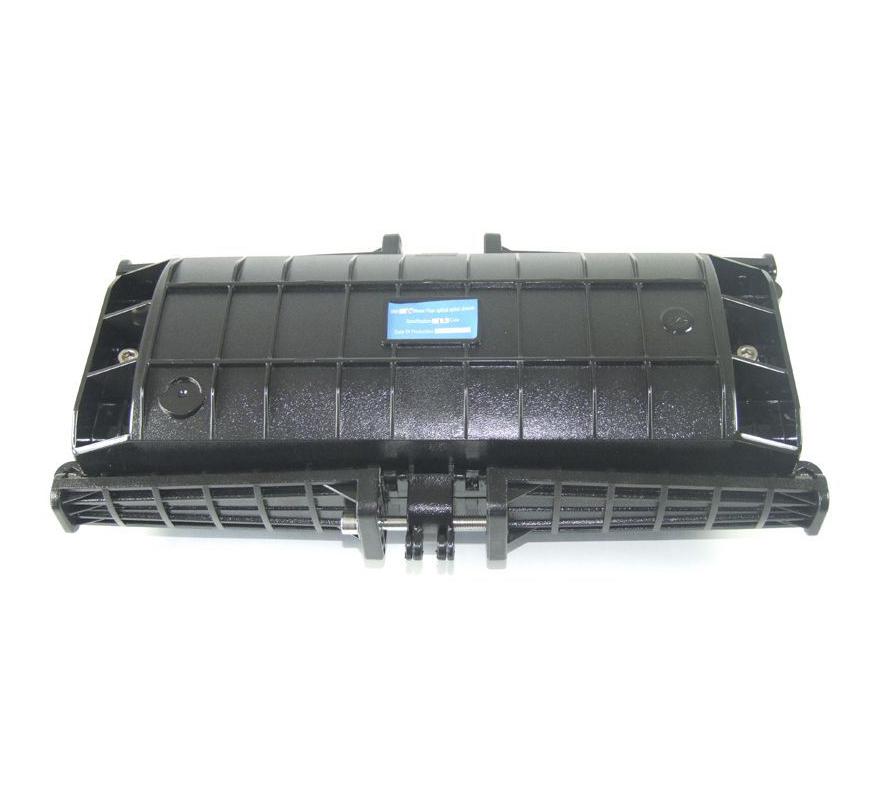

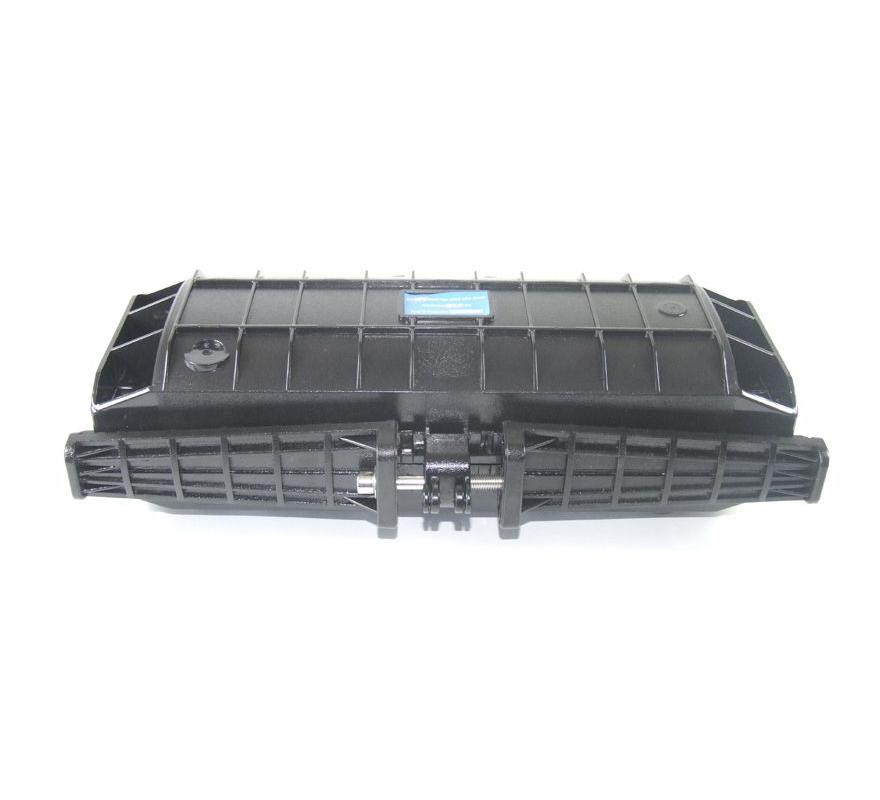

Муфта оптическая проходная серии SNR-FOSC-A (GPJ-A, 6007)
Цена: 1531,00 руб
Описание
Проходная горизонтальная муфта для волоконно-оптического кабеля SNR-FOSC-A (GJS-6007, GPJ-A) применяется для защиты мест сварки оптического кабеля в местах повышенных нагрузок и возможных внешних воздействий. Эту муфту можно использовать для воздушных линий, для закладки в землю, для крепления к стене, для крепления к стене в вентиляционной системе.
Декларация о соответствии регистрационный № Д-ОК-1825 от 15.07.2011
Основные особенности:
- Возможность отвода волокон для сварки без разрыва основного магистрального кабеля (MASS-порт, проходная муфта)

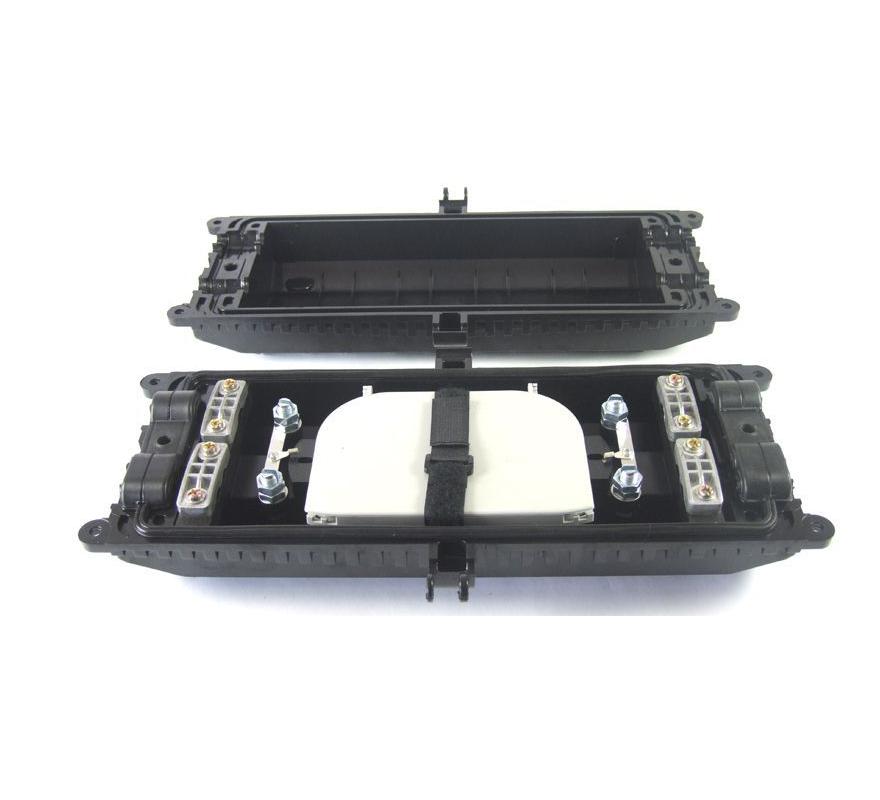

- Продуманное внутреннее устройство
- Простота и быстрота установки и фиксации волокон
- Простота повторного доступа в муфту, не требующая дополнительного инструмента
- Расширенное внутреннее пространство для укладки кабеля
- Сплайс-пластины с защелкивающимся механизмом открываются более чем на 90 °
- Диаметры портов ввода/вывода соответствуют мировым стандартам на оптический кабель
- Простота добавления и удаления сплайс-пластин

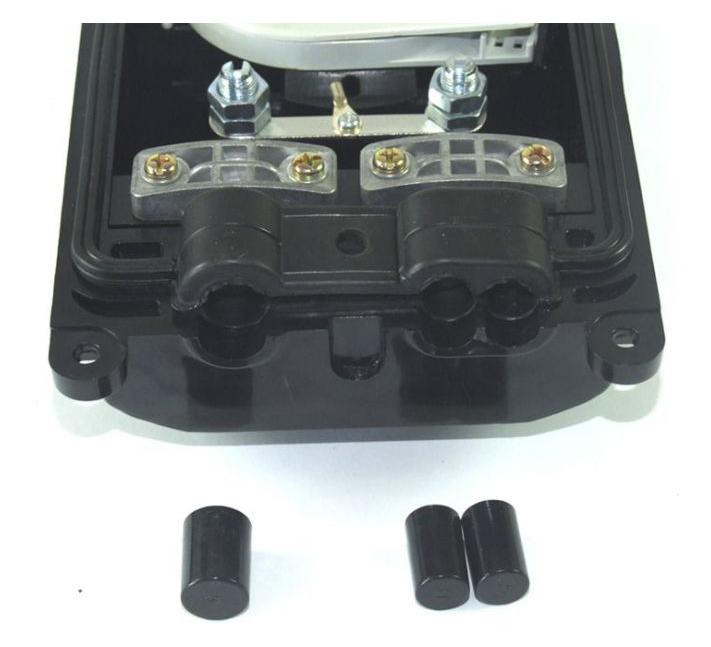

- Оригинальное устройство герметизации муфты
- Установка на столбах, на подвесах, под землей, в шахтах канализаций связи, на вертикальных поверхностях и т.п.
- Корпус из специального пластика обеспечивает эксплуатацию в условиях широкого диапазона низких и высоких температур, под воздействием агрессивных сред, ультрафиолетового облучения, повышенной влажности, возможных землетрясений.

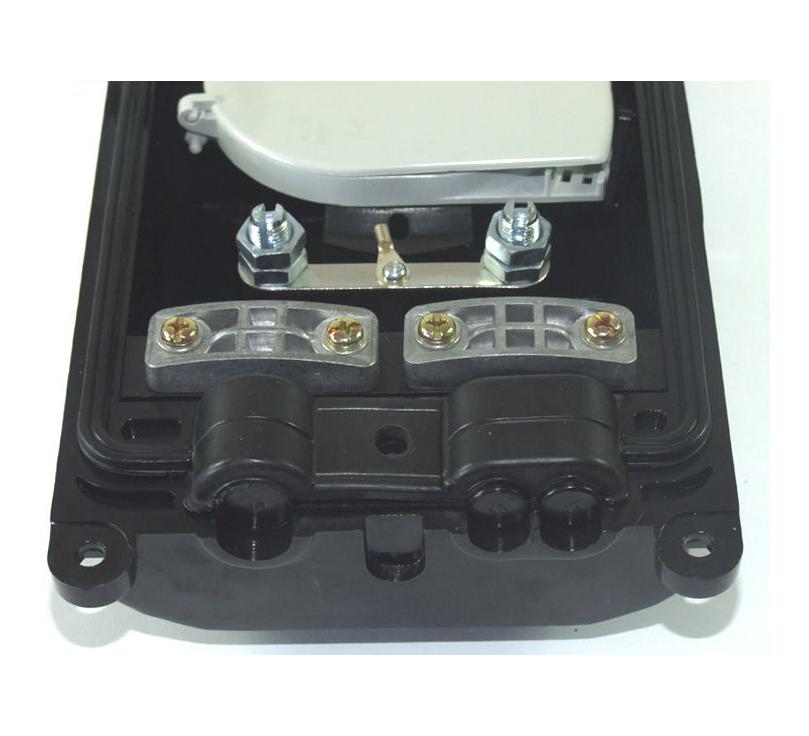

- Конструкция фиксации кабеля обеспечивает стойкость при внешнем вытягивании кабеля, его скручивании, а так же при воздействии ударных нагрузок.
Технические характеристики:
| Количество вводов | 3 шт. с каждой стороны (всего 6шт) |
| Количество стыкуемых кабелей | 3 шт. |
| Допустимый диаметр вводимых кабелей | 8~16 мм (2 - Ø16мм, 4 - Ø8мм) |
| Максимальное количество сплайс-пластин | 4 шт. SNR-TR-A/H или SNR-TR-A/H-2 |
| Количество соединяемых волокон | 48 (96 в два этажа) |
Рабочие условия
| Температура | -40 ~ +60 °C |
Размеры и масса
| Длина | 410 мм |
| Ширина | 200 мм |
| Высота | 120 мм |
| Вес | ~ 2 кг |
Комплектация каждой муфты включает:
| Наименование | Количество |
|---|---|
| Корпус из высокопрочного пластика | 1 шт. |
| Герметизирующая прокладка | 1 шт. |
| Оригинальный патентованный механизм герметизации | 1шт. |
| Механизм фиксации оптического кабеля | 1 шт. |
| Сплайс-пластина SNR-TR-A/H | 4 шт. |
| Установочный инструмент | 1 шт. |
| Болт заземления | 1 шт. |

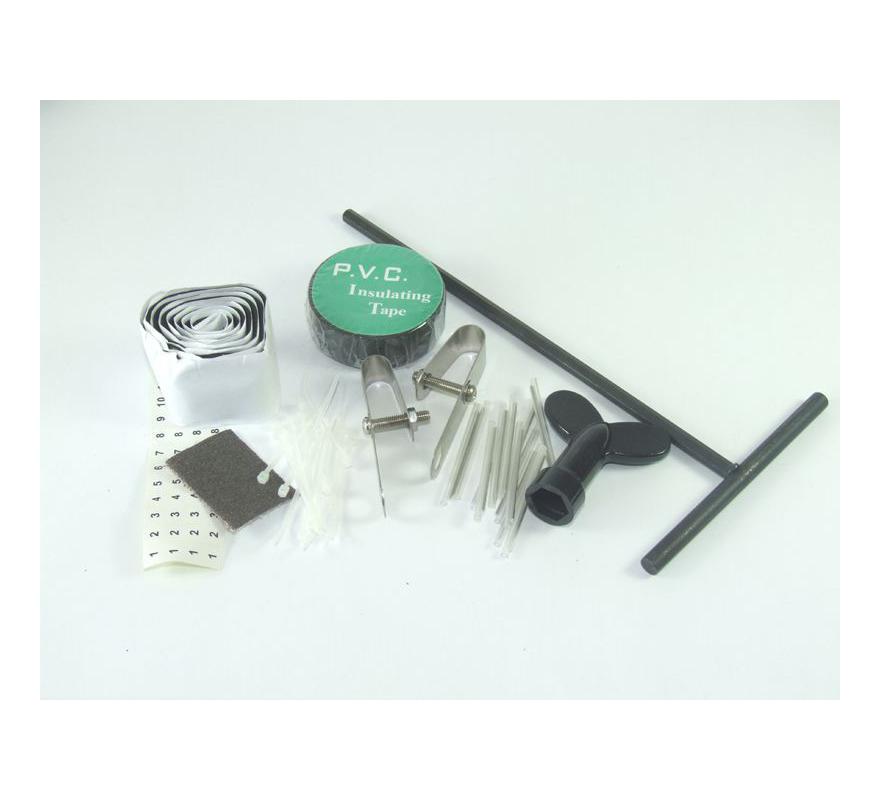

| Расходный материал для крепления (термоусадочные гильзы, изолента, герметик, маркирующая лента, нейлоновые стяжки) |
1 шт. |
